BrassKD

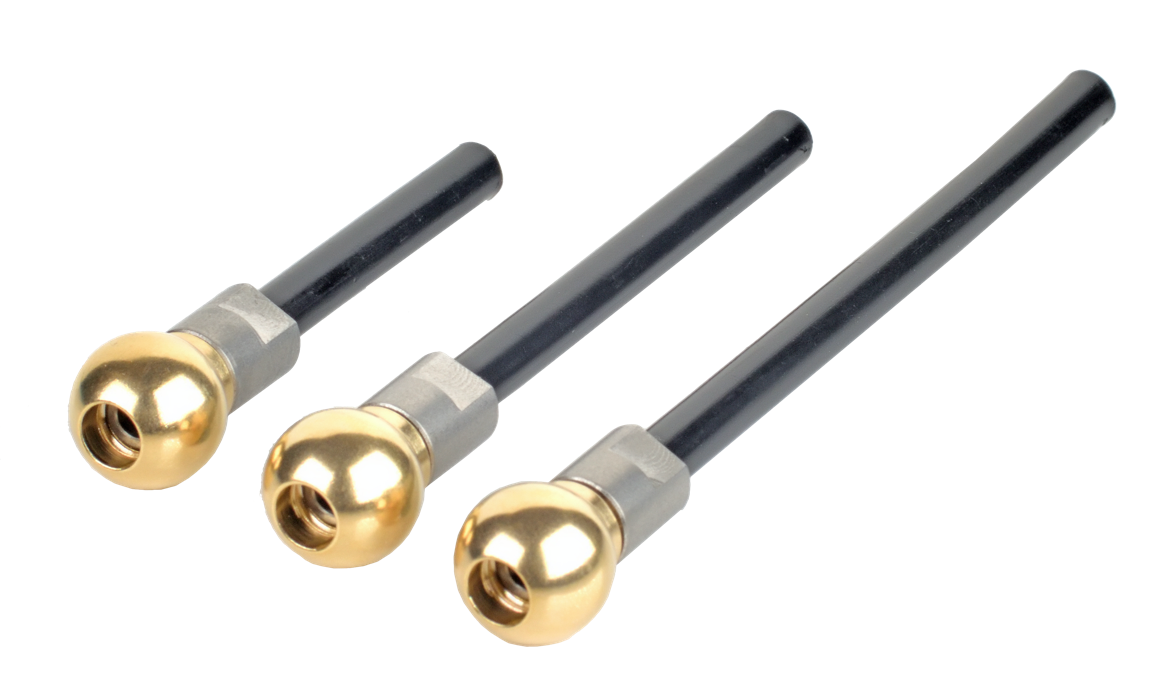

BrassKD Kühlmitteldüsen

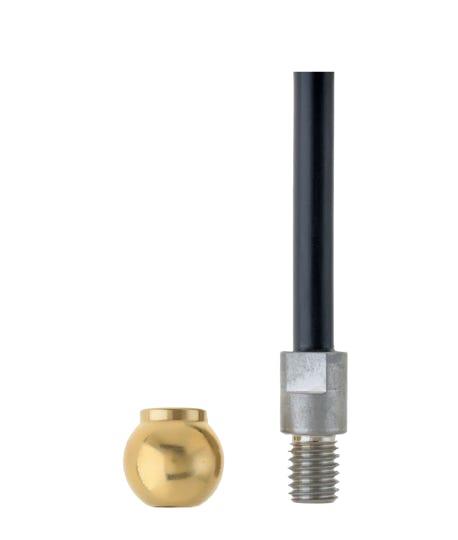

BrassKD zerlegt

BrassKD zerlegt

Die Messingdüse mit dem bekannten Smartrohr

Die BrassKD läßt sich genauso einfach wie SmartKD montieren. Einfach die BrassKD in die Kühlmittel-bohrung einführen, das Rohr grob ausrichten und die Kugel mit der Klemmschraube festklemmen. Danach richten Sie das Rohr auf die Werkzeugschneide aus. Die Messingkugel dichtet sehr gut und ist auch als Ersatzteil erhältlich. Dank des M8 Normalgewindes kann das zur BrassKD gehörende Smartrohr-M8 auch mit bereits existierenden Messingkugeln anderer Hersteller mit M8 Normalgewinde kombiniert werden. Die Teile der BrassKD sind einzeln erhältlich, so dass Sie diese jederzeit kostengünstig austauschen können.

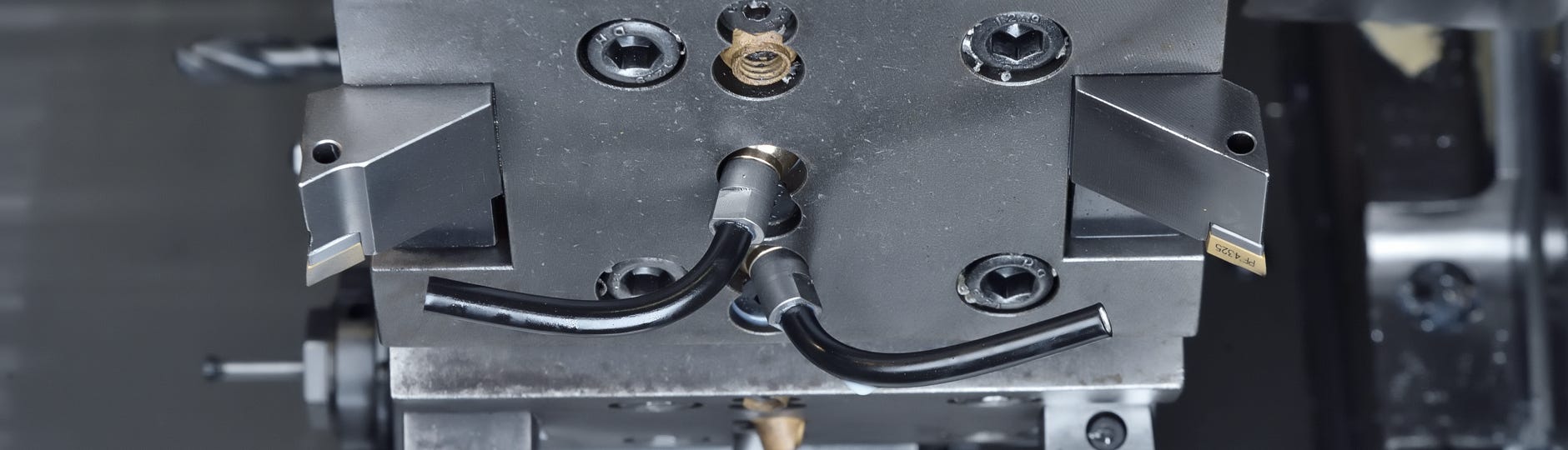

BrassKD im Einsatz

Merkmale

Vorteile

Die BrassKD gehört wie die SmartKD zu den Kugeldüsen und besteht aus einer Messingkugel sowie einem Rohr aus einem flexiblen Verbundmaterial mit einer Stahlaufnahme sowie M8-Gewinde. Die Messingkugel ist in 2 Durchmessern und das Smartrohr M8 in 3 Längen verfügbar.

  • Einfache Montage
  • Messingkugel (dichtet sehr gut)
  • Austauschbares Smartrohr M8
  • Genauer starker Kühlmittelstrahl
  • Passen für viele CNC-Maschinen

Technische Daten

  • Kugel-Ø 14 oder 15 mm
  • Rohr-Ø innen 4 mm
  • Rohrlängen 50, 70 oder 100 mm
  • Druck 6 bis 10 Bar

Modellübersicht BrassKD

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

14105

14107

14110

15105

15107

15110

BrassKD1405

BrassKD1407

BrassKD1410

BrassKD1505

BrassKD1507

BrassKD1510

Kugel-Ø 14, Smartrohr 5 cm

Kugel-Ø 14, Smartrohr 7 cm

Kugel-Ø 14, Smartrohr 10 cm

Kugel-Ø 15, Smartrohr 5 cm

Kugel-Ø 15, Smartrohr 7 cm

Kugel-Ø 15, Smartrohr 10 cm

4260711110030

4260711110047

4260711110054

4260711110061

4260711110078

4260711110085

Einzelteile BrassKD

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

14014

14015

14805

14807

14810

Kugel Ø 14 mm

Kugel Ø 15 mm

Smartrohr-M8 5cm

Smartrohr-M8 7cm

Smartrohr-M8 10cm

Kugel Ø 14 mm

Kugel Ø 15 mm

Rohrlänge 5 cm

Rohrlänge 7 cm

Rohrlänge 10 cm

4260711110696

4260711110702

4260711110634

4260711110641

4260711110627
