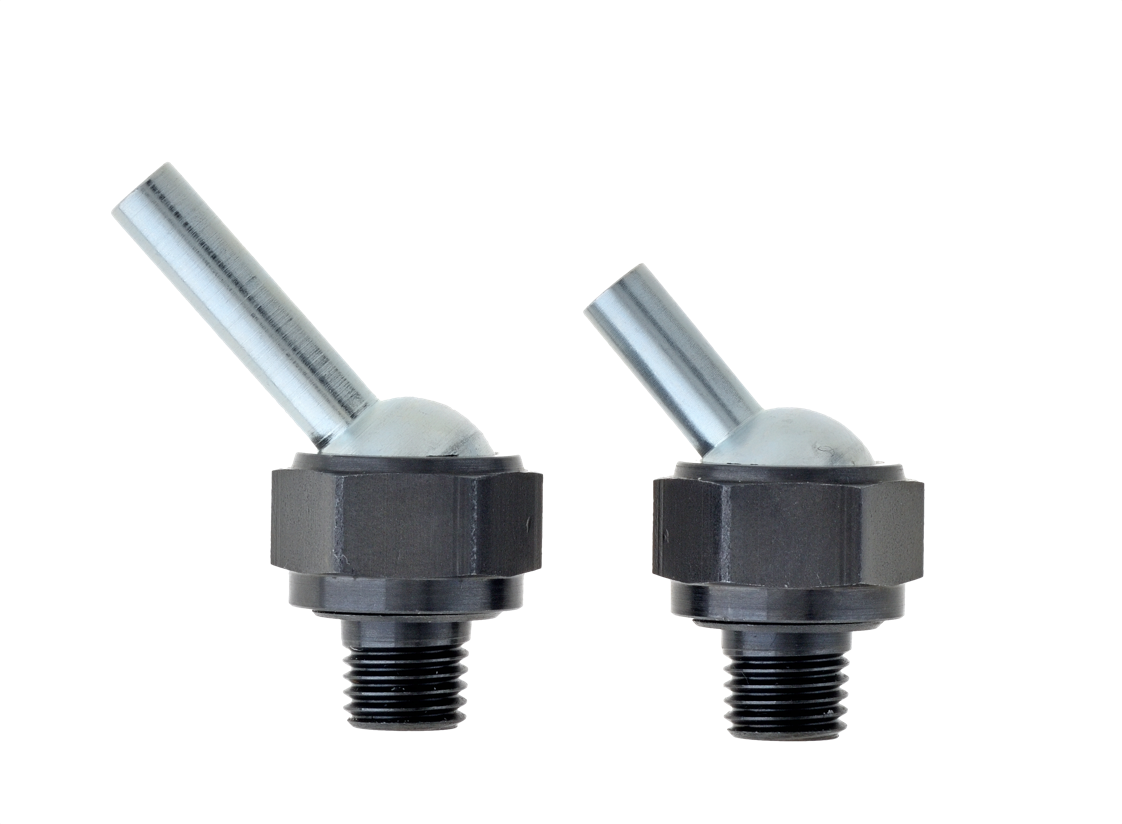

JetKD-A

JetKD-A

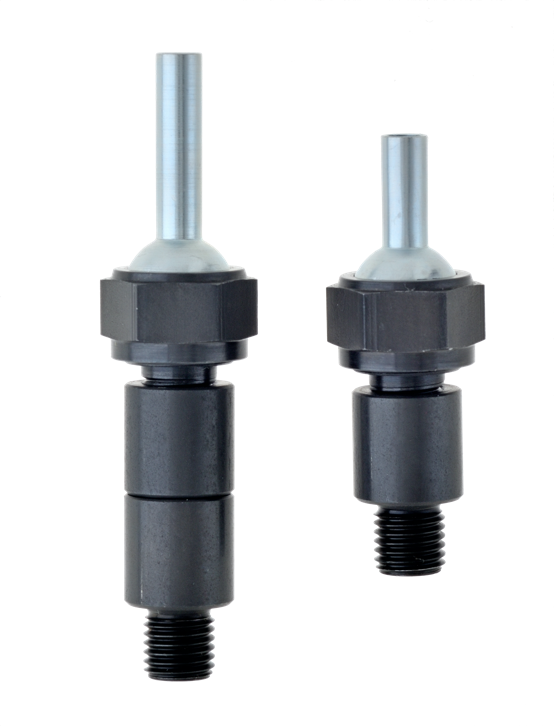

JetKD-A mit Verlängerung

JetKD-A mit optionaler Verlängerung

Optimale Kühlung mit Druck

Mit der überarbeiteten JetKD-A haben Sie eine robuste Kühlmitteldüse für den Einsatz in modernen CNC-Drehmaschinen. Sie eignet sich sowohl für den Einbau in festen oder angetriebenen Werkzeug-haltern. Maschinen mit Hochdruckpumpen benötigen spezielle Kühlmitteldüsen welche den höheren Drücken gerecht werden. Hier kommt die JetKD-A ins Spiel! Der groß dimensionierte Durchlass sorgt für einen starken und gut zu kontrollierenden Kühlmittel-strahl.

Die Richtungseinstellung erfolgt von Hand. Einfach in die gewünschte Richtung drehen und die Überwurfmutter festziehen. Dank dem großen Schwenkradius ist eine Einstellung mit einem Winkel von bis zu 45° in jeder Richtung möglich.

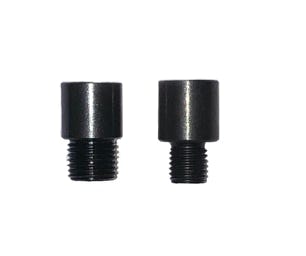

Verlängerung JetKD-A

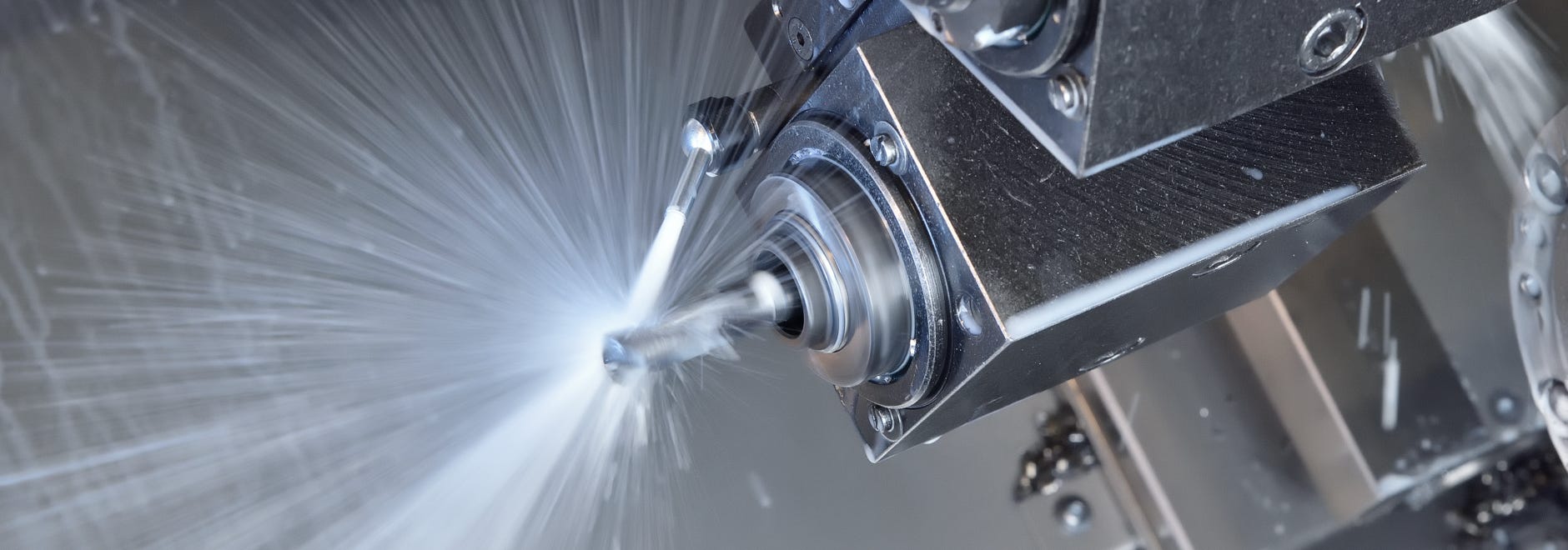

JetKD-A im Einsatz

Merkmale

Die JetKD-A besteht aus drei Teilen welche für eine optimale Funktion und lange Lebensdauer ausgelegt sind. Gerade bei einem so wichtigen Bauteil wie einer Kühlmitteldüse, kommt es auf die richtige Kombination aller Bestandteile an. Der untere Teil hat ein konisches Gewinde und wird mittels eines Innensechskantschlüssels in die Kühlmittelbohrung eingeschraubt. Darauf wird dann die Düse mit einer Überwurfmutter fixiert.

Zubehör JetKD-A

Adapter M12x1 auf M8x1

Neu

Adapter

Adapter G3/8 auf G1/8

Vorteile

JetKD-A Unterteil mit Innensechskant

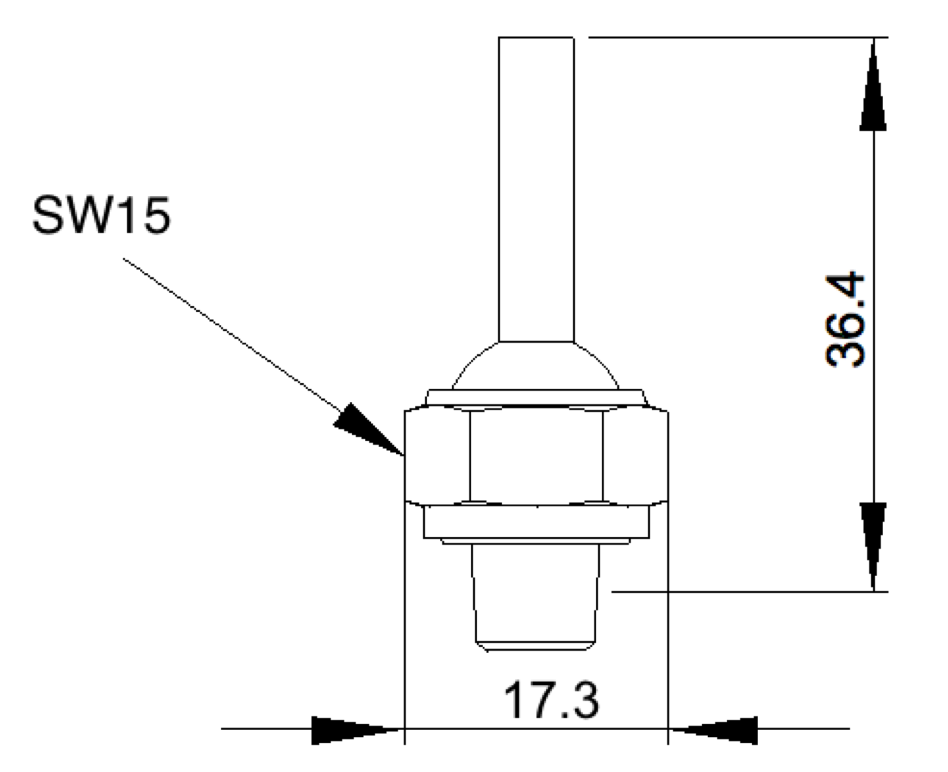

Technische Daten

• Einfache Montage
• Düse in jeder Stellung arretierbar
• Hohe Stabilität
• Geringer Platzbedarf

Einfache Montage des Unterteils mittels Innensechskant

• Sehr kleine Störkontur SW15
• Einschraubgewinde M8x1, M10x1 oder G1/8
• Düsendurchlass 4 mm
• Düsenlänge 12 oder 20 mm
• Hochdruckgeeignet

Modellübersicht JetKD-A

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

0908K

0908L

0910K

0910L

0918K

0918L

JetKD0812-A

JetKD0820-A

JetKD1012-A

JetKD1020-A

JetKD1812-A

JetKD1820-A

M8 x 1, Rohrlänge 12 mm

M8 x 1, Rohrlänge 20 mm

M10 x 1, Rohrlänge 12 mm

M10 x 1, Rohrlänge 20 mm

G1/8, Rohrlänge 12 mm

G1/8, Rohrlänge 20 mm

4260711110252

4260711110269

4260711110276

4260711110283

4260711110290

4260711110306

Zubehör JetKD-A

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

09081

09101

09181

G1814

G1838

M12108

Verlängerung

Verlängerung

Verlängerung

Adapter G1/8 > G1/4

Adapter G1/8 > G3/8

Adapter M12x1 - M8x1

Gewinde M8x1

Gewinde M10x1

Gewinde G1/8 BSP

AG G1/4, IG G1/8

AG G3/8, IG G1/8

AG M12x1, IG M8x1

4260711110672

4260711110665

4260711110658

4260711110689

4260711110719

4260711110733
