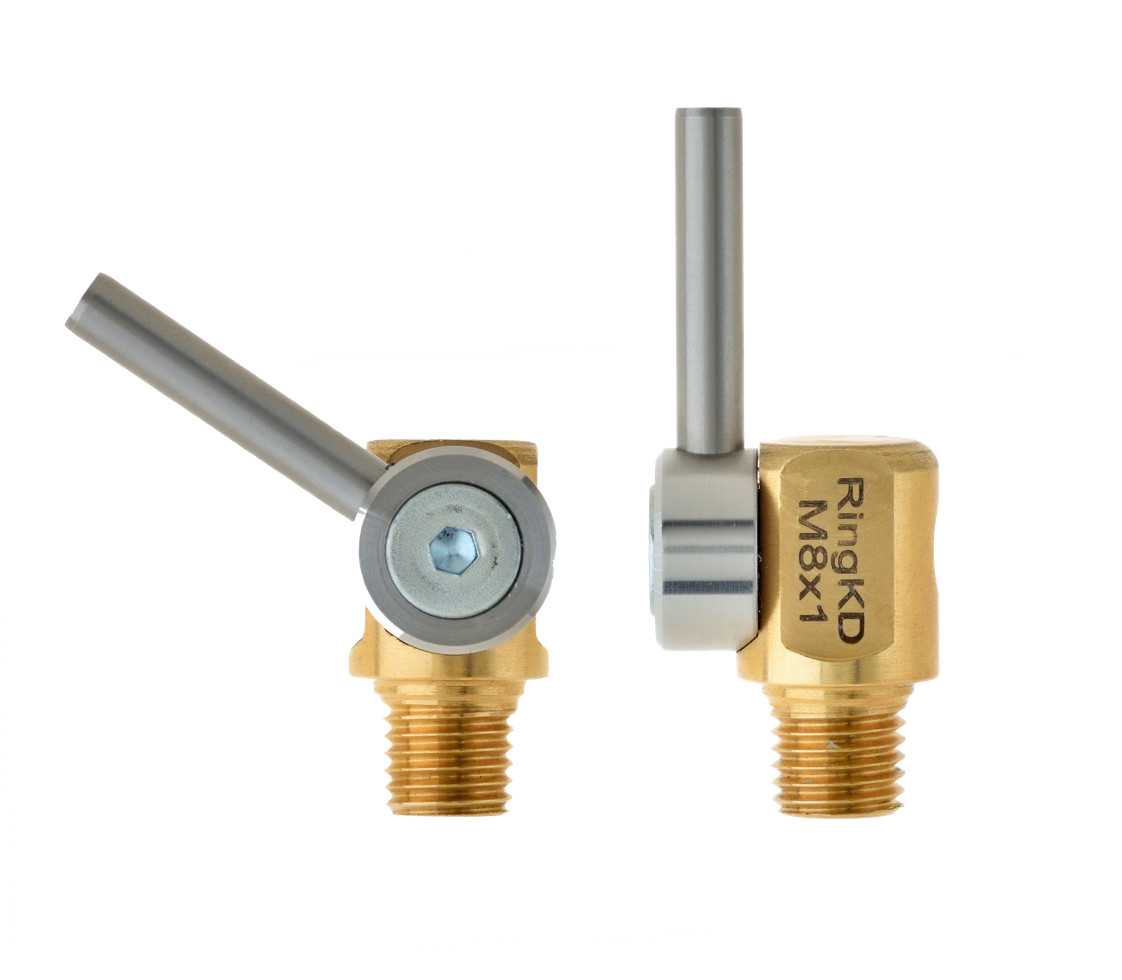

RingKD

RingKD

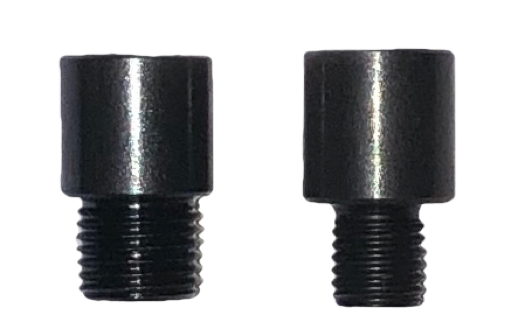

Verlängerung

Optionale Verlängerung

Clever und Platzsparend!

Die RingKD transportiert die Bohremulsion oder das Schneidöl über einen Ring in eine gerade verstellbare Düse. Sie eignet sich für viele Werkzeughalter mit einem passenden Gewindeanschluss. Die RingKD zeigt Ihre Stärken wo es eng zugeht und eine genaue Einstellung des Strahls benötigt wird. Der Einsatzort für die RingKD findet sich hauptsächlich in angetrieb-enen Werkzeughaltern deutscher, europäischer und asiatischer Hersteller. Mit der optional erhältlichen Verlängerung kann die Düse in eine höhere Position gebracht werden.

Verlängerung RingKD

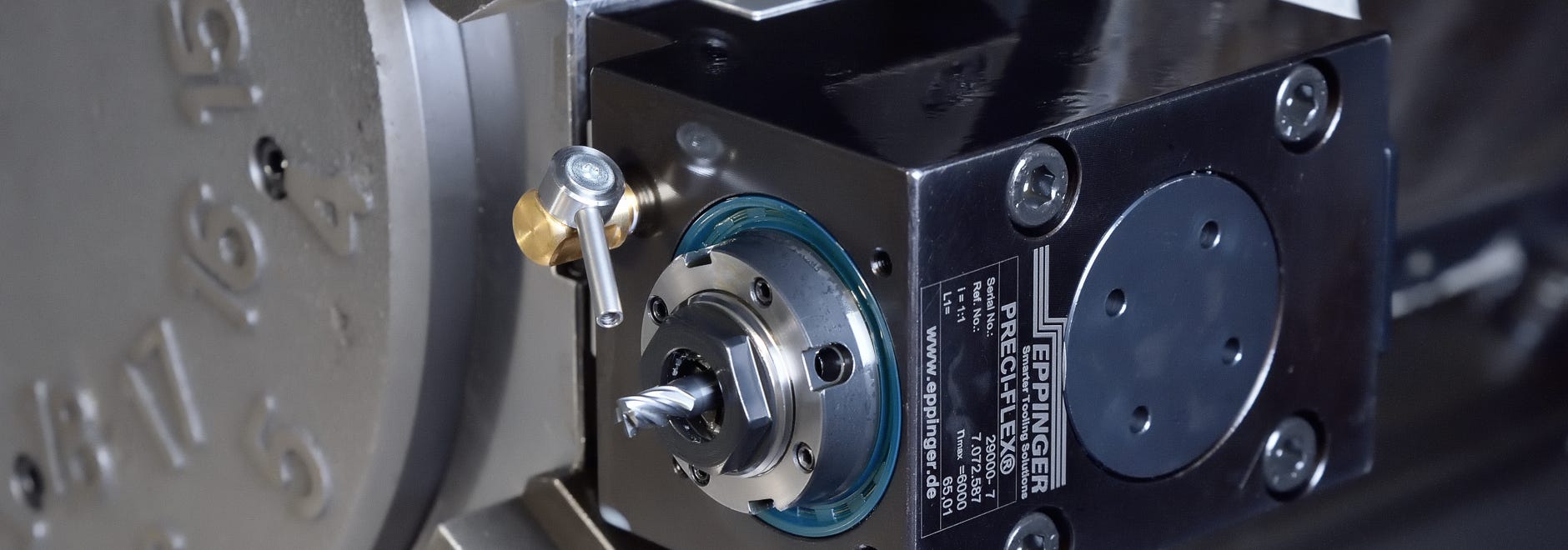

RingKD im Einsatz

Merkmale

Die RingKD besteht aus vier Bauteilen. Dank des einfachen Designs ist sie sehr robust und nahezu verschleißfrei. Die Montage erfolgt über die Kühlmittelbohrung des Werkzeughalters mit einem M8x1, M10x1 oder G1/8 Gewinde. Mittels eines Maulschlüssels und eines 3 mm Innensechskantschlüssels erfolgt die Einstellung des Kühlmittelstrahls.

Zubehör RingKD

Adapter M12x1 auf M8x1
Neu
Adapter G3/8 auf G1/8

Vorteile

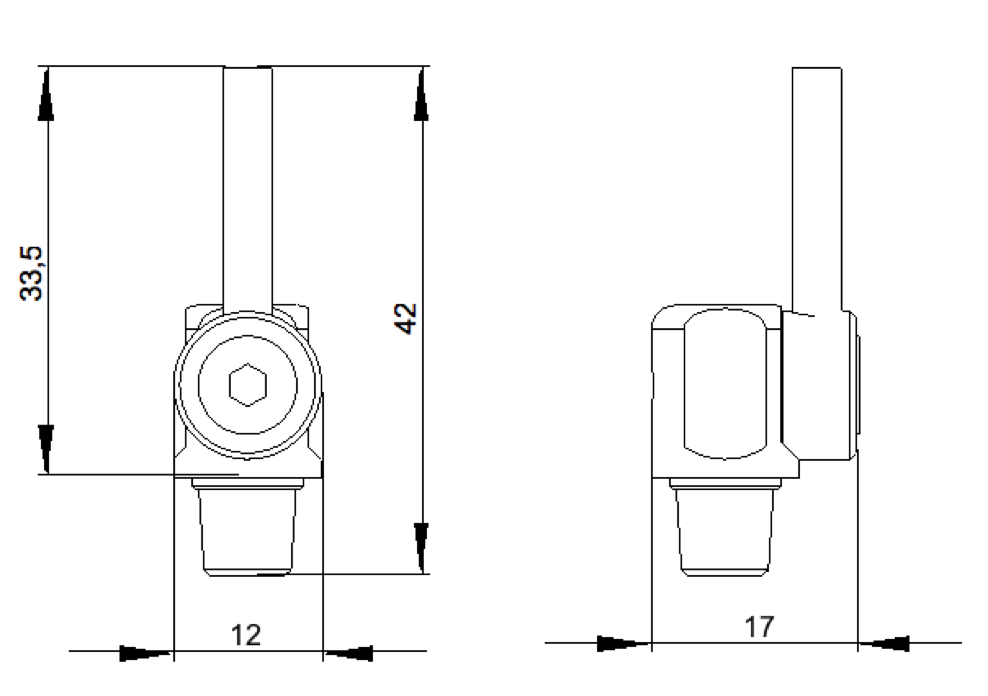

Abmessungen

Technische Daten

  • • Einfache Montage
  • • Vielseitig einsetzbar
  • • Schwenkbereich > 180°
  • • Geringer Platzbedarf
  • • Präziser Kühlmittelstrahl
  • • Düsendurchlass 3,5 mm
  • • Edelstahldüse
  • • Messingkörper
  • • Gewinde M8x1, M10x1, G1/8
  • • selbstdichtendes Kegelgewinde
  • • Hochdruckfähig

Modellübersicht RingKD

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

13108

13110

13118

RingKD08

RingKD10

RingKD18

Gewinde M8x1

Gewinde M10x1

Gewinde G1/8 BSP

4260711110474

4260711110481

4260711110498

Zubehör RingKD

Artikel-Nr.

Bezeichnung

Beschreibung

EAN-Nr.

09081

09101

09181

G1814

G1838

M12108

Verlängerung

Verlängerung

Verlängerung

Adapter G1/8 > G1/4

Adapter G1/8 > G3/8

Adapter M12x1 - M8x1

Gewinde M8x1

Gewinde M10x1

Gewinde G1/8 BSP

AG G1/4, IG G1/8

AG G3/8, IG G1/8

AG M12x1, IG M8x1

4260711110672

4260711110665

4260711110658

4260711110689

4260711110719

4260711110733
